Opis produktu

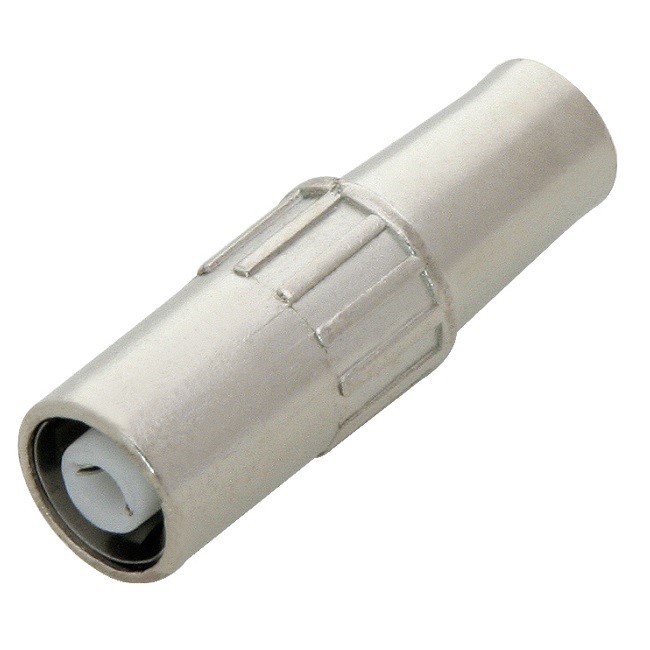

RF-GN-WPG 307 - przeznaczone są do rozłącznych, wielokrotnych połączeń współosiowych kabla w.cz. (RF) z urządzeniami elektronicznymi wyposażonymi w gniazda IEC np. gniazda abonenckie, odbiorniki telewizyjne, modulatory audio-video, itp. Korpus wtyku odlany jest ze stopów lekkich, co zapewnia dużą stabilność mechaniczną i bardzo dobre ekranowanie. W gwintowany otwór korpusu wkręca się przewód współosiowy z oplotem wywiniętym na jego zewnętrzny płaszcz. Połączenie wtyku z żyłą wewnętrzną następuje automatycznie (mechanizm docisku), bez lutowania. Złącza wtykowe oferowane są w dwóch wykonaniach - WPW jako wtyk "IEC" - "męski" oraz WPG wtyk "IEC" - "żeński".
Profesjonalne złącze do sieci TV kablowej oraz zbiorowych i indywidualnych instalacji antenowych.
Standard "IEC" - "męska" i "żeńska" wersja wtyku.
Pasmo robocze do 1000MHz.
Odlewany, metalowy korpus zapewniający skuteczne ekranowanie i wysoką odporność mechaniczną.
Osadzenie kabla metodą wkręcania - możliwość wielokrotnego użycia złącza.
Automatyczne połączenie żyły wewnętrznej - eliminacja lutowania.
DANE TECHNICZNE:
- Zakres częstotliwości pracy: ≤1000 MHz
- Tłumienie odbić: 35...15 dB
- Współczynnik ekranowania: 90 dB
- Impedancja: 75 Ohm
- Zakres zewnętrznych średnic kabla: 6,6...7,2 mm
- Połączenie żyły wewnętrznej: automatyczne (mechanizm dociskowy)
